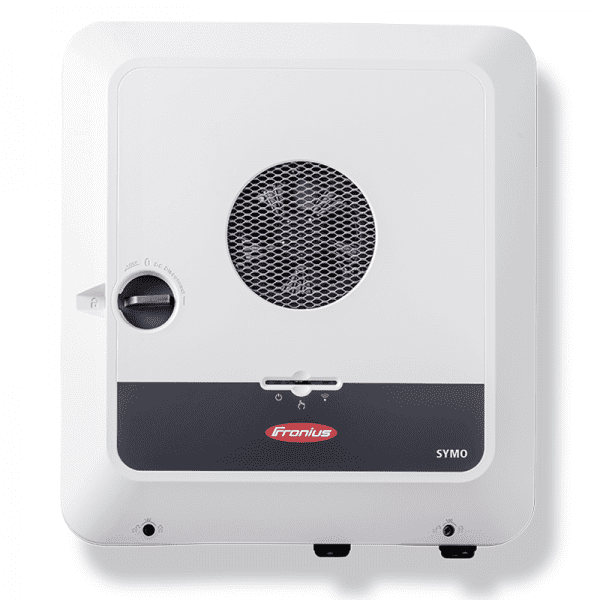

Fronius IVH FR SYMO GEN24 10.0 PLUS
Τριφασικός Υβριδικός Μετατροπέας Ρεύματος
Fronius IVH FR SYMO GEN24 10.0 PLUS
Fronius IVH FR SYMO GEN24 10.0 PLUS
Περιγραφή
- Fronius Symo GEN24 10.0 Plus Hybrid Solar Inverter
The hybrid all-rounder with individual back-up power
With need-based emergency power variants, which can operate with or without a battery, the Fronius Symo GEN24 Plus delivers the highest degree of supply reliability for the home sector.
The innovative PV Point provides for the first time a basic emergency power supply even for those customers who do not wish to purchase a battery straight away. For customers who already have a battery, the device offers a tried-and-tested full backup solution that can supply the entire household with emergency power.
The Fronius GEN24 Plus devices are therefore the ideal solution for a whole range of customer requirements; whether the system is to have a battery from day one, a Fronius Ohmpilot is to use PV energy to heat the hot water, or the PV system is to be integrated into a home automation package. Fronius GEN24 Plus will always be the right choice – for new systems as well as the upgrade and expansion of existing solar systems.
Furthermore, the new devices make installation, commissioning and servicing incredibly easy and can be used in every type of system. Proven Fronius technologies, such as the SuperFlex Design, will also be found in the Primo GEN24 Plus and Symo GEN24 Plus – devices that offer ideal storage solutions for single-phase and large three-phase systems.
The Fronius Symo GEN24 Plus, with power categories of between 6 and 10 kW, is the ideal hybrid inverter for private households.The Fronius Symo GEN24 10.0 Plus Hybrid Inverter is the best solution for a flexible supply of solar energy. Whether used in photovoltaics, storage systems, emergency power, air conditioning or electric mobility, the Fronius GEN24 Plus offers a unique range of solutions.
Key
Extremely simple installation:
- Quick-release screws, push-in spring terminals, straightforward wall mounting system
- Easy installation and service
- Easy commission via App on a smartphone or tablet
Maximum self-consumption:
- Integrated energy management functions and open interfaces
- Excess PV energy is used in the best possible way - this allows a high self-consumption rate
Multi Flow Technology:
- Enables simultaneous energy flows in all directions, but also the AC- & DC coupling of the battery storage system
- High self-consumption rate and flexibility in the system
Cost savings:
- A number of integrated features eliminate unnecessary costs
- Integrated features: back-up power, system and energy analysis tool, integrated Dynamic Peak Manager, energy management function, Super Flex-Design
Backup power function:
- Backup power option possible with and without battery
- Basis grid backup (PV Point) integrated as standard
- Full backup option offers maximum independence
TECHNICAL DETAILS
|
Number of string inputs (pcs): |
3 |
|
Display: |
w/o display |
|
Arc Fault Circuit Interrupter: |
no |
|
Interface 1: |
RS485 |
|
AC nominal power (kVA): |
10,00 |
|
Interface 2: |
Ethernet |
|
Max. AC power (kVA): |
10,00 |
|
Topology: |
transformerless |
|
Max. generator power DC (kWp): |
15,00 |
|
Step-Up converter: |
yes |
|
Max. input voltage DC (V): |
1.000,00 |
|
Maximum voltage input Mpp (V): |
800 |
|
Feed-in phases: |
3 |
|
Max. input current (A): |
37,50 |
|
European efficiency (%): |
97,90 |
|
Max. efficiency (%): |
98,20 |
|
Degree of protection (IP): |
IP66 |
|
Number of Mpp-Trackers: |
2 |
|
Minimum voltage input Mpp (V): |
80 |
Fronius SYMO GEN24 10.0 PLUS inverter δικτύου για φωτοβολταϊκά
ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΡΟΪΟΝΤΟΣ
|
ΕΙΣΟΔΟΣ ΤΩΝ ΔΕΔΟΜΕΝΩΝ |
|
|
Αριθμός MPP-Tracker |
2 |
|
Μεγ. Ισχύς φωτοβολταϊκών εισόδου |
10,42 kW |
|
Μεγ. Ρεύμα εισόδου (Ι DC max) |
25 / 12.5 A |
|
Μεγ. Ρεύμα βραχυκύκλωσης συστοιχία δομοστοιχείο |
37.5 / 18.75 Α |
|
DC εύρος τάσης εισόδου (Vdc min – max Vdc) |
80-1000 V |
|
τάση εκκίνησης Feed (UDC εκκίνηση) |
80 V |
|
Ονομαστική τάση εισόδου (UDC, r) |
610 V |
|
MPP εύρος τάσης (Umpp min – max Umpp) |
278 έως 800 V |
|
εύρος τάσης Χρησιμοποιήσιμα MPP |
80-800 V |
|
Αριθμός συνδέσεων DC |
2 + 1 |
|
Μεγ. Ισχύς της φωτοβολταϊκής γεννήτριας (PDC max) |
15 kWpeak |
|
εξόδου δεδομένων |
|
|
εναλλασσόμενου ρεύματος (PAC, r) |
10 kW |
|
Μεγ. Ισχύς εξόδου (Pac max) |
10 kVA |
|
Μεγ. Ισχύς των εισαγωγών ρεύματος |
10 kVA |
|
Μεγ. Ισχύς εξόδου AC |
16.4 A |
|
Σύνδεση ηλεκτρικού δικτύου (UAC, r) |
ΝΡΕ 3 ~ 400/230 V, 380/220 V 3 ~ ΝΡΕ |
|
AC εύρος τάσης (Umin – Umax) |
154-280 V |
|
Συχνότητα (fr) |
50/60 Hz |
|
Περιοχή συχνοτήτων (fmin – fmax) |
45-66 Hz |
|
THD |
3,5% |
|
Συντελεστής ισχύος (cos φac, r) |
0,7 έως 1 ind./cap. |
|
εφεδρική δύναμη |
ΝΡΕ 3 ~ 400 V / 230 V |
|
ΓΕΝΙΚΑ |
|
|
Διαστάσεις / Ύψος |
594 χιλιοστά |
|
Μέγεθος / πλάτος |
527 χιλιοστά |
|
Διάσταση / βάθος |
180 χιλιοστά |
|
βάρος |
25 kg |
|
προστασία |
IP66 |
|
κατηγορία προστασίας |
1 |
|
Κατηγορία υπέρτασης (DC / AC) 1) |
2/3 |
|
κατανάλωση τη νύχτα |
< 10 W |
|
έννοια inverter |
μετασχηματιστή |
|
ψύξη |
ψύξη Ρυθμιζόμενη αέρα |
|
βάση |
Εσωτερική και εξωτερική τοποθέτηση |
|
Εύρος θερμοκρασίας περιβάλλοντος |
-25 ° C – + 60 ° C |
|
υγρασία |
0 – 100% |
|
Μεγ. Υψόμετρο πάνω από τη στάθμη της θάλασσας 2) |
3000m / 3500m / 4000m / 4500m |
|
τεχνολογία σύνδεσης DC φωτοβολταϊκών |
3x DC + και DC- 3x push-σε ελατηριωτούς συνδετήρες 1,5 έως 10 mm² |
|
Μπαταρία τεχνολογία σύνδεσης DC |
1x BATT + και ΒΑΤΤ 1x push-σε ελατηριωτούς συνδετήρες 1,5 έως 10 mm² |
|
τεχνολογία σύνδεσης AC |
5-πόλο AC push-σε ελατηριωτούς συνδετήρες 1,5 έως 10 mm² 5χ PE βίδα 2,5 16 mm² |
|
Πιστοποιητικά και Συμμόρφωση με Πρότυπα |
VDE V 0126-1-1, VDE-AR-N 4105, ÖVE / ÖNORM E 8001-4-712 |
|
λειτουργίες έκτακτης ανάγκης |
PV σημείο, FullBackup 4) |
|
συμβατές μπαταρίες |
BYD μπαταρίας Box Premium HVS / HVM5 |
|
ΠΡΟΣΤΑΣΙΑ |
|
|
μέτρηση μόνωσης DC |
ναί |
|
συμπεριφορά υπερφόρτωσης |
Λειτουργικά μετατόπιση σημείο, περιοριστή ρεύματος |
|
διακόπτη ισχύος DC |
ναί |
|
Προστασία πολικότητας |
ναί |
|
ΔΙΑΣΥΝΔΕΣΗ |
|
|
Wi-Fi / 2x Ethernet LAN |
Fronius ηλιακή.Web, Modbus TCP SunSpec,Fronius Ηλιακή API (JSON) |
|
6 ψηφιακές εισόδους / εξόδους ψηφιακές είσοδοι + 6 |
Σύνδεση με δέκτη κεντρικού ελέγχου, της διαχείρισης της ενέργειας |
|
USB 2.0 (Type-A θηλυκό) |
Μία παροχή 1 |
|
σύστημα έκτακτης διακοπής (WSD) |
ναί |
|
Καταγραφέας δεδομένων και Web Server |
ολοκληρωμένος |
|
2x RS485 |
Modbus RTU SunSpec ή μετρητή συνδέσεων, SunSpec, έξυπνοι μετρητές |
|
Εξόδου δεδομένων ΣΗΜΕΙΟ PV |
|
|
Nom. Ισχύς εξόδου |
3000 VA |
|
Nom. AC -Ausgangsstrom (IAC max) |
13 Α (25 Α) |
|
σύνδεσης δικτύου |
1 ~ ΝΡΕ 220 V / 230 V |
|
συχνότητα |
53 Hz / 63 Hz |
|
μετάβαση |
30 s |
|
ΜΠΑΤΑΡΙΑ ΣΥΝΔΕΣΗ |
|
|
Αριθμός εισόδων DC |
1 |
|
Μεγ. Ρεύμα εισόδου (Ι DC max) |
22 A |
|
DC εύρος τάσης εισόδου (Vdc min – max Vdc) |
160 V – 700 V |
|
Μεγ. Ισχύς εισόδου / εξόδου (ανάλογα με την μπαταρία συνδεδεμένη) |
10420 W |
|
Μεγ. Απόδοση φόρτισης AC |
10000 W |
